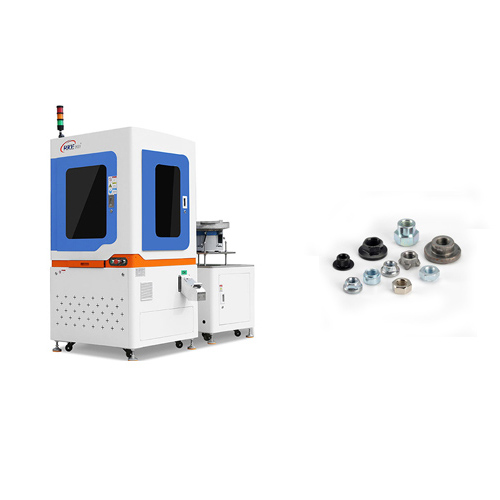

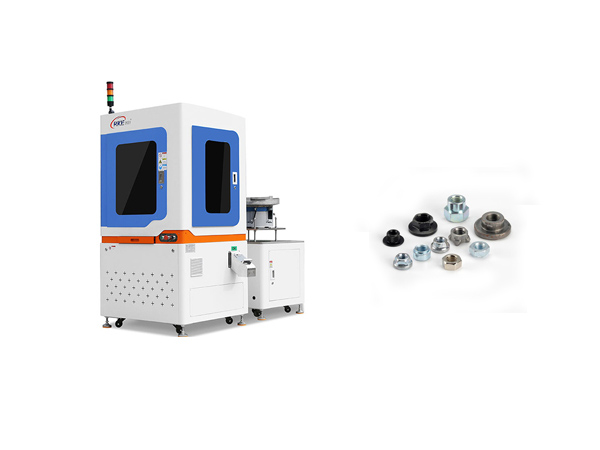

焊接螺母檢測設備

    焊接螺母檢測設備的檢測原理

    采用4臺高速工業數字CCD攝像機（據實際情況可加減相機數量）對螺母（螺帽）進行影像拍攝，基于工業計算機的專用圖像處理軟件，自動對下列情況進行自動檢測并自動篩選、計數，以確保產品品質。

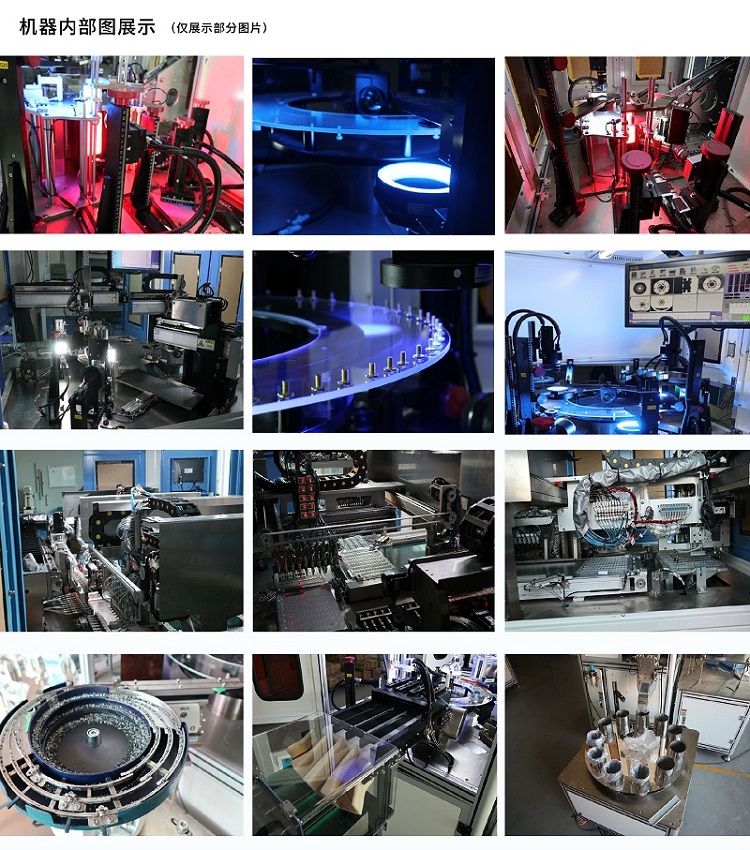

    焊接螺母檢測設備的系統組成

    焊接螺母檢測設備由以下各種系統組成：

    1、進料系統：將焊接螺母傾倒在振動板上，振動板將有序排列以進行進給。

    2、運動系統：該系統由電動機，主軸，玻璃板和其他配件組成。它旨在實現中央系統的穩定可靠的運動。

    3、外觀檢查系統：由光源和攝像頭組成，用于檢查焊接螺母的特性，包括頂面，底面，側面的尺寸，螺母是否帶螺紋或不帶螺紋以及各種缺陷。

    4、分析系統：它分析相機拍攝的圖像，將產品分為三個合格類別：OK，NG或要測試。

    5、分揀系統：根據分析系統給出的結果對產品進行分揀并將其發送到OK，NG或ToToTest端口。

    6、電氣控制系統：采用PLC控制整個設備。

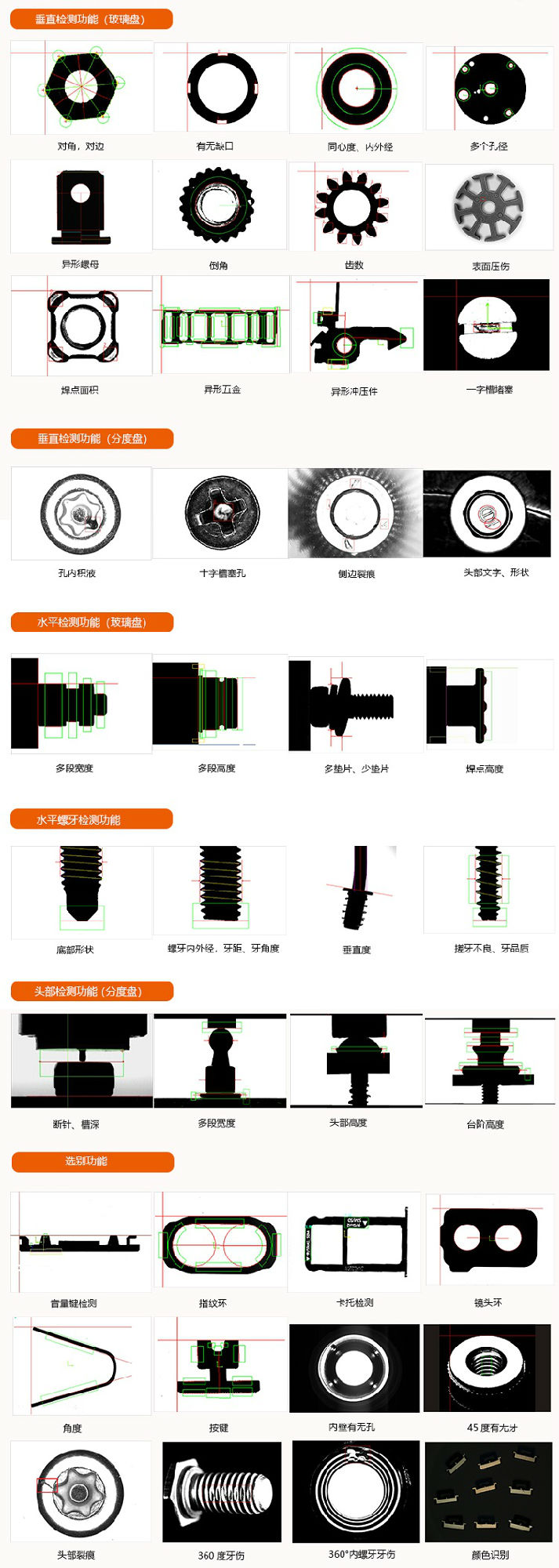

    焊接螺母檢測設備的四大功能

    1、尺寸檢測功能：對邊、對角、內徑（平均）、內徑（小）、牙內鐵絲、同心度、外徑、平牙；

    2、表面檢測功能：真圓度、焊點面積、傷印面積、外輪廓、挑選鎖緊面；

    3、高度檢測功能：螺母高度（M高度）、臺階高度；

    4、螺紋檢測功能：有無螺紋、牙數、牙距（區別粗牙、中牙、細牙）、爛牙、平牙等。
